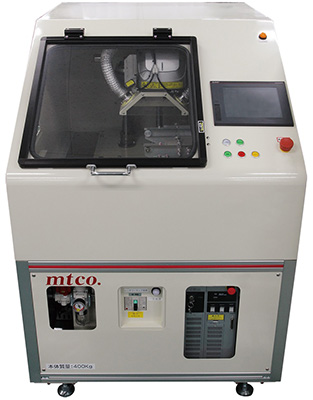

レーザマーキング装置

概要

シリアルナンバー、原産地、工程管理用の2次元コードや文字をレーザマーカでダイレクトにマーキングします。多彩な機能が搭載されていることに加え、トレーサビリティシステムへの発展が可能となるオプション類も充実しています。
三菱電機名古屋製作所内で培った自動化・IT技術を駆使した設備設計・製作により工場の生産性・品質性向上をサポートします。

特徴

  • プリント基板上の任意位置に微細な文字や2次元コード、図形を高速にマーキング可能
  • スタンプ方式に比べ、印字品質の安定が可能
  • 印字データは、サーバーでの一元管理が可能
  • レーザユニットメーカーと連携し、印字データ管理コマンドを開発
  • お客様の上位生産システムと接続し、トレーサビリティ管理が可能
    また、運転データ収集(稼働時間、印字時間、設備異常情報など)にも対応(e-F@ctory対応)
  • 印字仕様、対象基板サイズなど、各種カスタマイズに対応

仕様

  • 対象基板サイズ(縦×横) 50mm×80mm~250mm×330mm Mサイズ基板対応
  • 印字ヘッド:メーカパナソニックデバイスSUNX製(出力30W)
  • XYテーブル位置決め方式2軸ACサーボ制御
  • 幅軸駆動方式1軸ACサーボ制御
  • 印字メモリ(文字方向縦、横含む) 30箇所×取数(1機種あたり)
  • 最小印字文字サイズ文字高×幅 1×0.8mm(視認性を考慮した目安値)

主な用途

  • 電子・電気部品
  • 家電
  • 自働車
